Подвес Виброфлекс 1/кг М8
Виброизолирующие подвесы ВИБРОФЛЕКС 1/кг М8 применяются при монтаже силовых агрегатов и коммуникаций различного инженерного оборудования для снижения передачи вибраций на ограждающие конструкции здания. В качестве упругого элемента подвеса применяется специальный виброизолирующий материал Sylodyn. Каждый вид подвеса рассчитан на определенную нагрузку. Для подвеса оборудования используются шпильки с резьбой М8.
* Цены могут отличаться от указанных. Пожалуйста, уточняйте их пр телефону: +7 978 798 78 92
Вариации
| Название | Цена, рублей./м2 | Цена, рублей./ед.. |
|---|---|---|
|
Виброфлекс 1/7 М8
подвес для виброизоляции оборудования, макс. нагрузка 7 кг |
350.00 | |
|
Виброфлекс 1/15 М8
подвес для виброизоляции оборудования, макс. нагрузка 15 кг |
350.00 | |
|
Виброфлекс 1/55 М8
подвес для виброизоляции оборудования, макс. нагрузка 55 кг |
350.00 | |
|
Виброфлекс 1/70 М8
подвес для виброизоляции оборудования, макс. нагрузка 70 кг |
440.00 |
Область применения
Подвесы применяются для виброизоляции трубопроводов и силовых агрегатов различного инженерного оборудования (системы вентиляции, водоснабжения, отопления и кондиционирования, канализации).
В зависимости от величины нагрузки выпускаются 5 типов подвесов:
| Название | Цвет упругого элемента | Максимальная нагрузка на подвес, кгс |
|---|---|---|
| Виброфлекс 1/7 М8 | розовый | 7 |
| Виброфлекс 1/15 М8 | желтый | 15 |
| Виброфлекс 1/30 М8 | зеленый | 30 |
| Виброфлекс 1/55 М8 | синий | 55 |
| Виброфлекс 1/70 М8 | фиолетовый | 70 |
Отличительные особенности
- В отличие от пружинных виброизоляторов, подвесы ВИБРОФЛЕКС эффективны как в области низких, так и в области средних и высоких частот;
- Анодированные силовые металлические элементы подвеса;
- Стабильность виброакустических свойств в течение длительного времени (более 30 лет).
Получить консультацию инженера или сделать заказ Вы можете, позвонив по телефону +7 978 264 95 35.

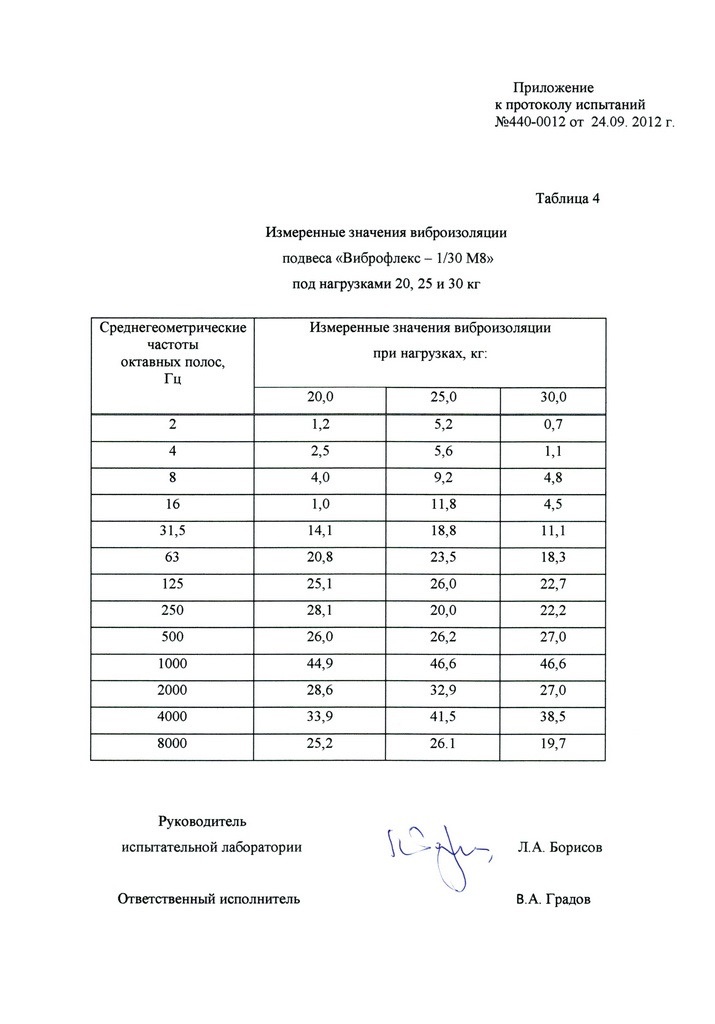

Виброизолирующие характеристики подвесов ВИБРОФЛЕКС 1/30 М8 (при равномерно распределенной нагрузке)

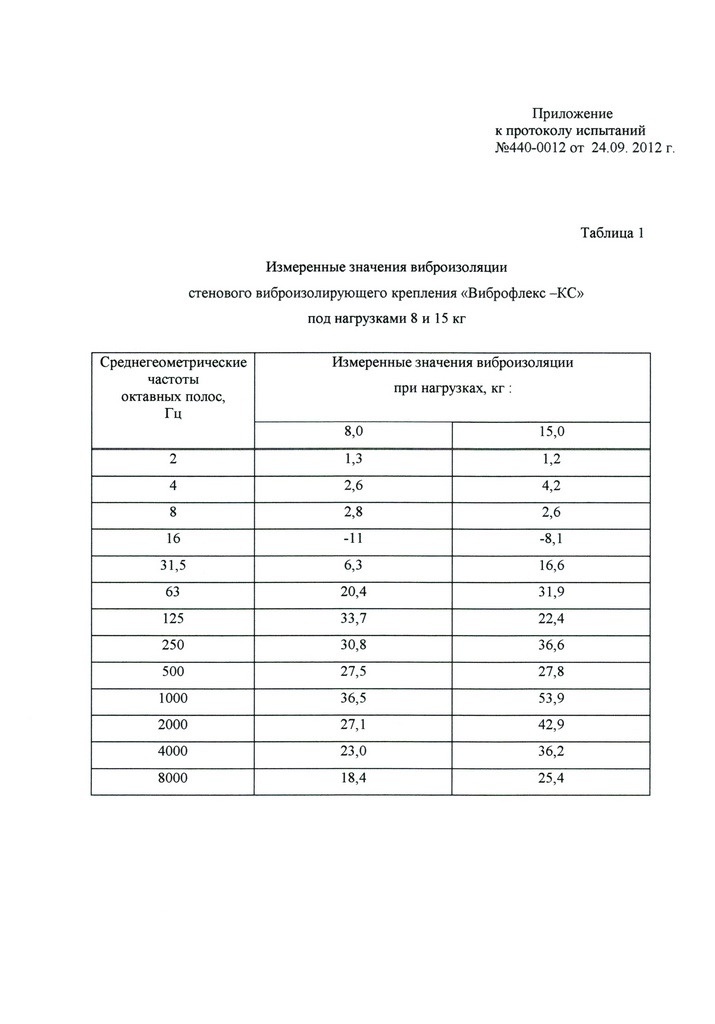

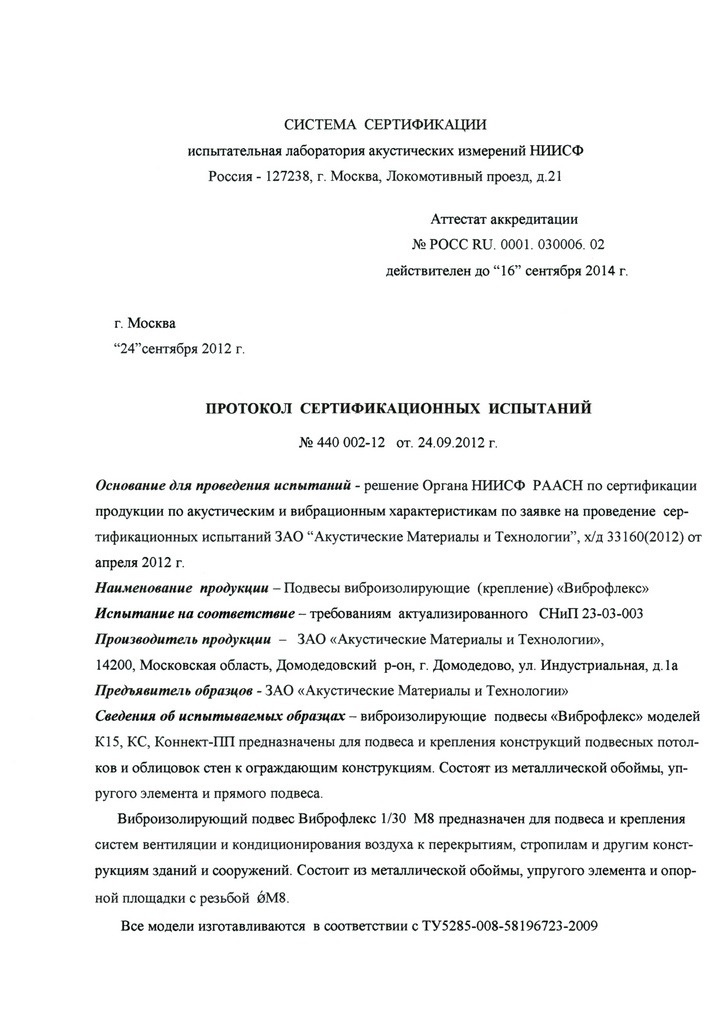

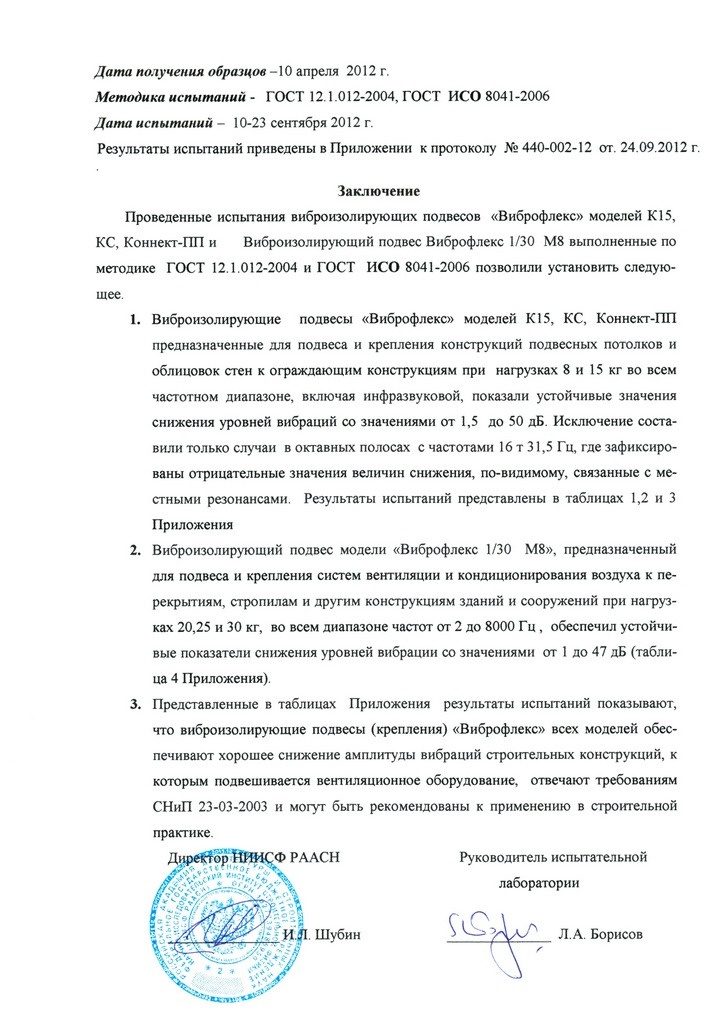

| Испытания выполнены лабораторией акустических измерений НИИСФ РААСН г. Москва | |||||||||||||
| Частота, Гц | 2 | 4 | 8 | 16 | 31,5 | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Нагрузка на подвес | |||||||||||||
| 7,5 кг | 1 | 0 | 14 | 7 | -2 | 3 | 11 | 10 | 11 | 4 | 12 | 2 | 3 |
| 15 кг | -1 | 0 | -3 | -2 | 3 | 3 | 15 | 12 | 12 | 8 | 19 | 15 | 5 |
| 20 кг | 5 | 5 | 6 | 6 | 20 | 8 | 14 | 9 | 13 | 10 | 18 | 18 | 6 |
| 30 кг | -8 | 0 | 12 | 4 | 16 | 6 | 6 | 11 | 4 | 10 | 18 | 17 | 6 |
Подвесы ВИБРОФЛЕКС 1/кг М8 монтируются непосредственно к перекрытию через два отверстия с помощью металлических анкер-гвоздей диаметром 6 мм, а оборудование подвешивается к ним посредством шпильки с резьбой М8.

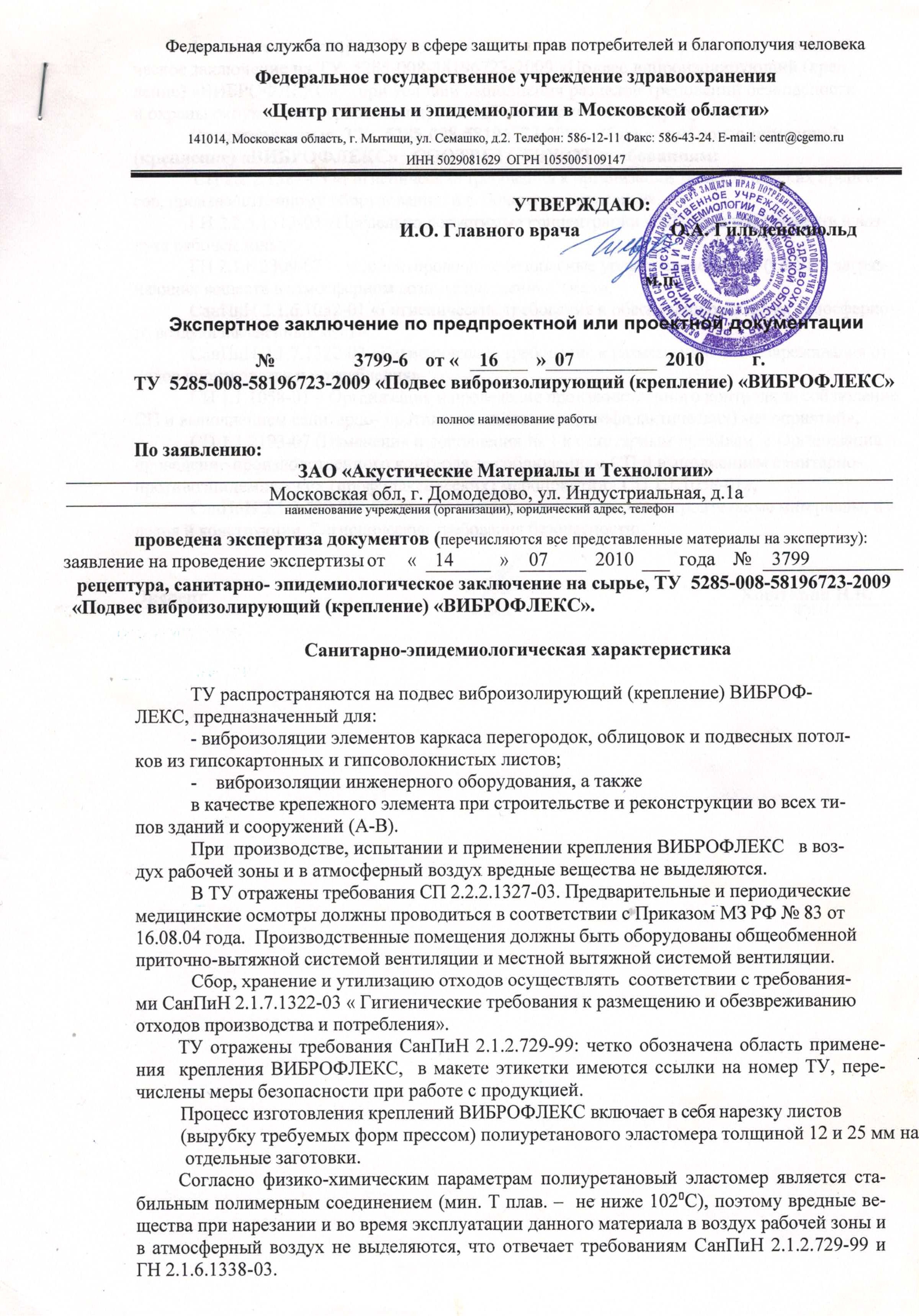

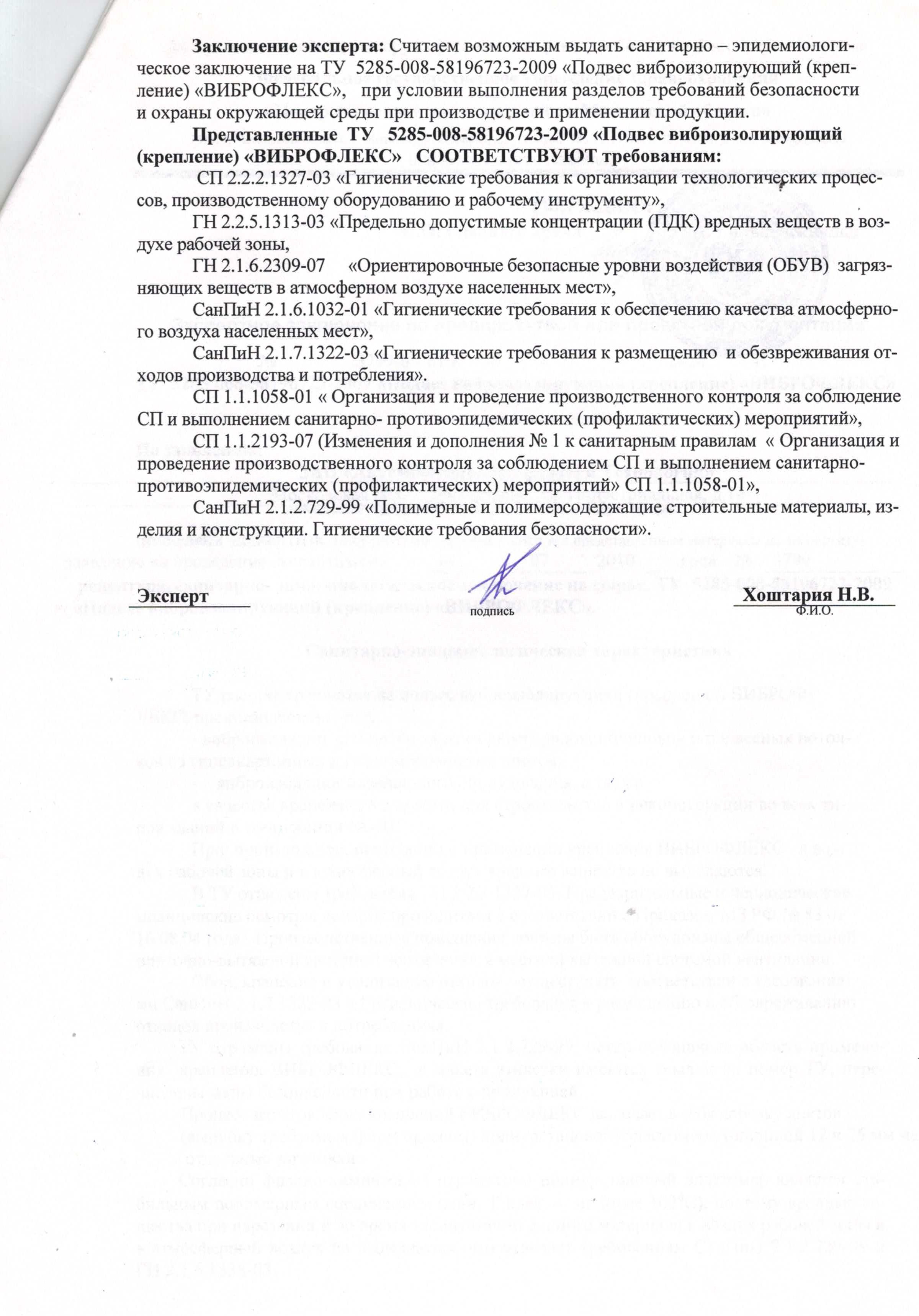

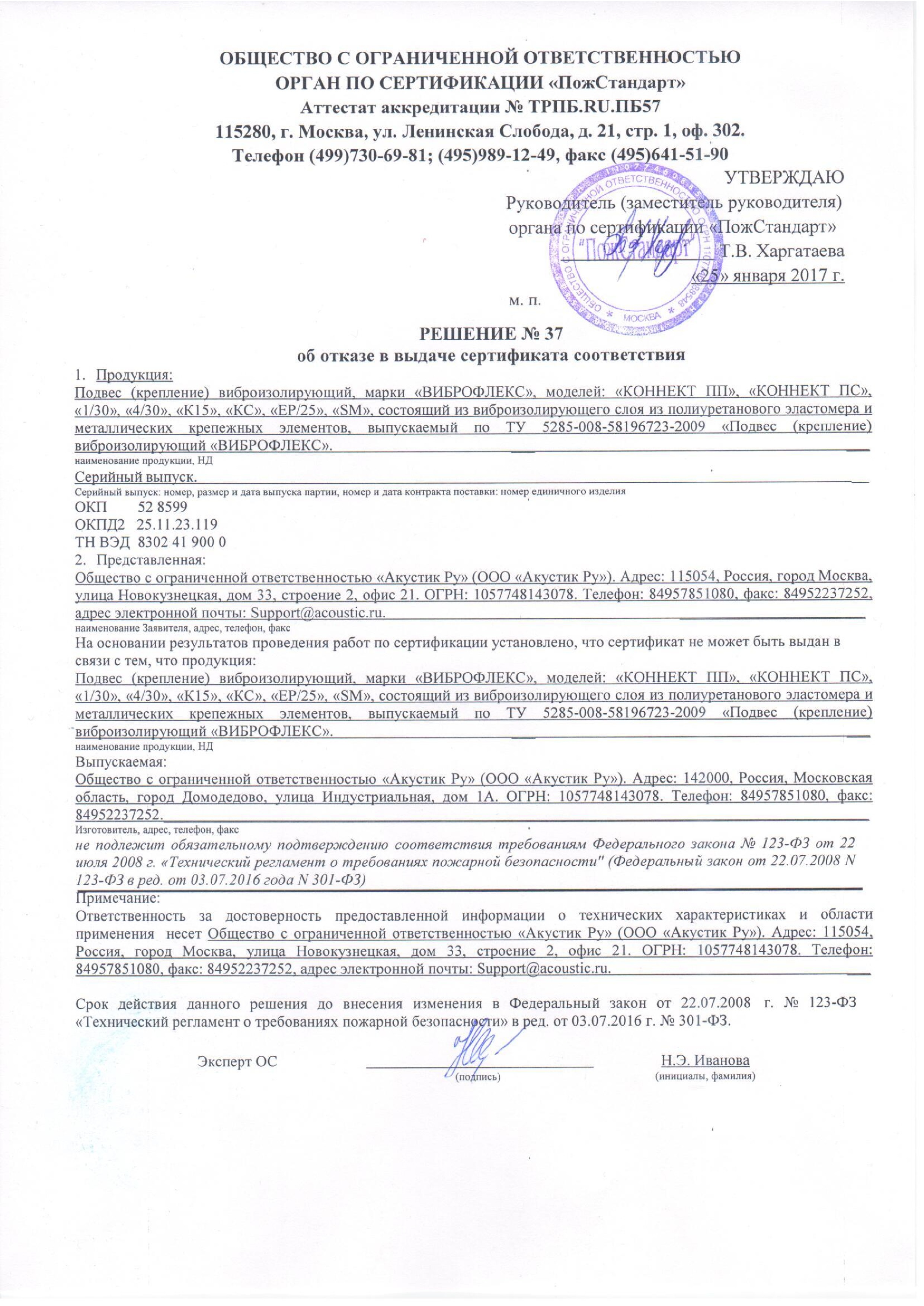

Для печати сертификатов в формате pdf необходима программа Adobe Reader (скачать ее бесплатно можно здесь), для того чтобы распечатать документ выберите из меню «файл» функцию «печать», далее в окне печати в разделе масштабирование страницы необходимо выбрать «подогнать под область печати».
